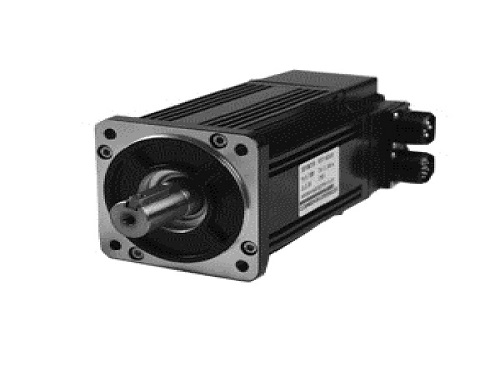

纳智伺服驱动器LB HB系列产品概述：
LB HB系列伺服电机插座参数
详细介绍:
110﹑130﹑150﹑180机座号：
动力插座（4P）：
|
绕组引线 |
U |
V |
W |
PE |
|
插座编号 |
2 |
3 |
4 |
1 |
反馈元件插座：
省线增量式编码器插座（15P插座）
|
信号引线 |
5V |
GND |
A+ |
B+ |
Z+ |
A- |
B- |
Z- |
PE |
||||||
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
非省线增量式编码器插座（15P插座）
|
信号引线 |
5V |
0V |
A+ |
B+ |
Z+ |
A- |
B- |
Z- |
U+ |
V+ |
W+ |
U- |
V- |
W- |
PE |
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
绝对式多圈编码器插座（7P插座）
|
信号引线 |
GND |
VB |
SD- |
0V |
SD+ |
+5V |
PE |
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
60﹑80﹑90机座号
动力插座（4P对接）：
|
绕组引线 |
U（红） |
V（黄） |
W（蓝） |
PE（黄绿/黑） |
|
插座编号 |
1 |
2 |
3 |
4 |
反馈元件插座：
省线增量式编码器插座（9P对接）
|
信号引线 |
5V |
GND |
A+ |
B+ |
Z+ |
A- |
B- |
Z- |
PE |
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
非省线增量式编码器插座（15P对接）
|
信号引线 |
5V |
0V |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
绝对式多圈编码器插座（9P对接）
|
信号引线 |
GND |
VB |
SD- |
0V |
SD+ |
+5V |
PE |
||
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
