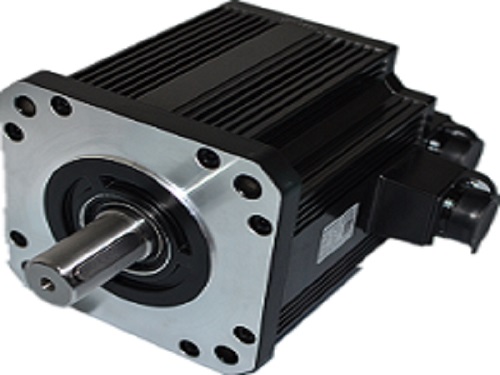

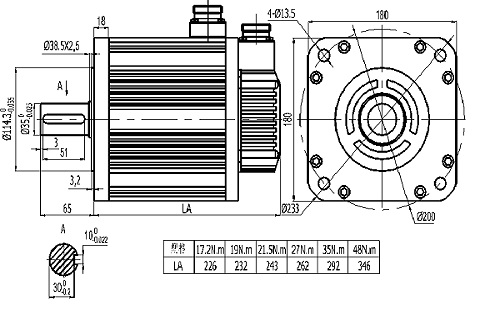

电机型号

180ST-M17215 LB□（□□）

180ST-M19015 LB□（□□）

180ST-M21520 LB□（□□）

180ST-M27010 LB□（□□）

额定功率       （KW）

2.7

3.0

4.5

2.9

额定线电压       （V）

220

220

220

220

额定线电流       （A）

10.5

12

16

12

额定转速       （rpm）

1500

1500

2000

1000

额定力矩       （N.m）

17.2

19

21.5

27

峰值力矩       （N.m）

43

47

53

67

反电势  （V/1000r/min）

112

97

84

138

力矩系数     （N.m/A）

1.64

1.58

1.34

2.25

转子惯量     （Kg.m2）

3.4×10^-3

3.8×10^-3

4.7×10^-3

6.1×10^-3

绕组（线间）电阻 （Ω）

0.7

0.4

0.24

0.48

绕组（线间）电感（mH）

3. 5

2.42

1.45

3.26

电气时间常数    （ms）

5

6

6

6.79

重量            （Kg）

19.5

20.5

22.2

25.5

电机型号

180ST-M27015 LB□（□□）

180ST-M35010 LB□（□□）

180ST-M35015 LB□（□□）

180ST-M48015 LB□（□□）

额定功率       （KW）

4.3

3.7

5.5

7.5

额定线电压       （V）

220

220

220

220

额定线电流       （A）

16

16

19

32

额定转速       （rpm）

1500

1000

1500

1500

额定力矩       （N.m）

27

35

35

48

峰值力矩       （N.m）

67

70

70

96

反电势  （V/1000r/min）

103

134

113

94

力矩系数     （N.m/A）

1.69

2.2

1.84

1.5

转子惯量     （Kg.m2）

6.1×10^-3

8.6×10^-3

8.6×10^-3

9.5×10^-3

绕组（线间）电阻 （Ω）

0.28

0.31

0.21

0.104

绕组（线间）电感（mH）

1.74

3.28

1.57

0.77

电气时间常数    （ms）

6.2

10.58

7.47

7.4

重量            （Kg）

25.5

30.5

30.5

40

编码器线数    （PPR）

2500

电机绝缘等级

Class B（130℃）

防护等级

IP65

使用环境

环境温度： -20℃～ +50℃    环境湿度：相对湿度<90%（不结霜条件）

电机绕组插座

绕组引线

U

V

W

PE

插座编号

2

3

4

1

编码器插座

信号引线

5V

0V

A+

B+

Z+

A-

B-

Z-

U+

V+

W+

U-

V-

W-

PE

插座编号

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1
