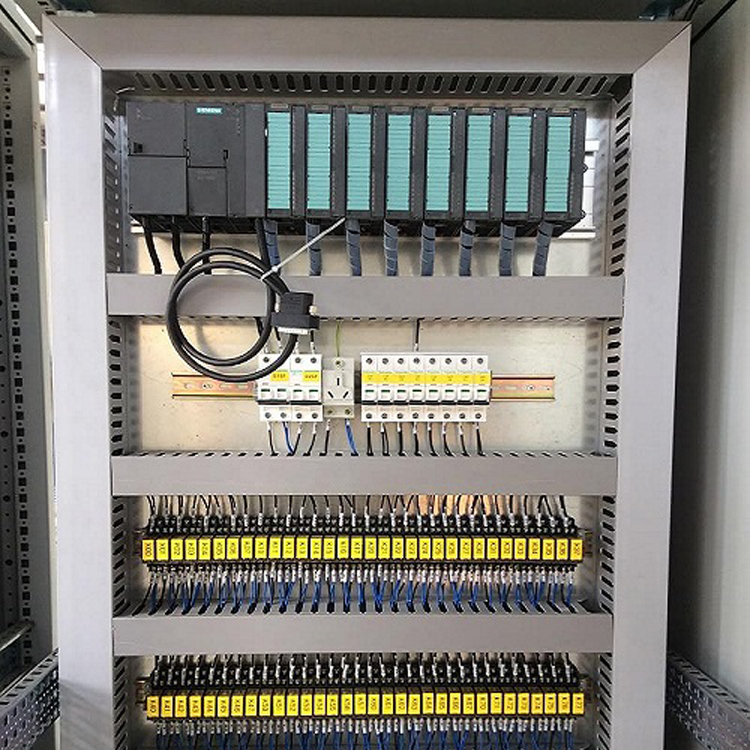

PLC控制柜的配线方式与接地处理

　　一，PLC控制柜的配线方式：

　　一般PLC控制柜外配线采用线管配线，要求具有适用于一定的机械压力和不宜遭受机械损伤、防潮、防腐的地方。线管配线可以概括为以下两种配线方式：

　　1.金属软管配线：金属软管配线方式适合于对生产机械设备本身所属的各种电器或设备之间的连接方式。根据穿管导线的总截面确定软管的规格，软管的两端有保证连接的接头；在敷设时，中间部分采用合适的管卡加以固定；禁止使用已经受损或有缺陷的软管。

　　2.铁管配线：铁管配线应注意如下事项。

　　铁管类型和管径应根据使用场合、导线截面积和导线根数来选择，且管内应留有40%的余地。敷设线管时，应尽量使距离最短，弯曲最少，必须弯曲时，弯曲半径应大于管径的4～6倍。弯曲后不应有裂痕，如管路引出地面，离地面高度应在0.2 m以上。

　　对同一电压等级或同一回路的导线可穿在同一线管内，管内的导线不准有接头，也不准有绝缘破损之后修补的导线。在敷设线管时，首先要清除管内的杂物和水分；明面敷设的线管须做到横平竖直，必要时可采用管卡支持。采用线管穿线时，可采用直径1.2 mm的钢丝作引线。铁管配线须有可靠接地和接零的保护措施。

　　二，PLC控制柜的接地处理：

　　所以今天就讲一讲PLC控制柜的接地几乎所有的技术人员和工作中与PLC控制柜有接触的人都知道PLC控制柜接地的重要。

　　大家都知道PLC控制柜要有完善的接地系统，首先能保证安全，其次是PLC控制系统抗干扰的重要措施。接地的形式有很多种其中主要分为以下几种：

　　1、维护接地，机壳平安接地，维护设备和人身安 全。

　　2、工作接地，便系统以及与之相连的仪表块儿能可靠运行，包括要器逻辑地，信号回路接地，屏蔽接地，本安接地，交流电源接地等。

　　3、防雷接地，防止雷击造成损害的接地系统。
